Hộp Số Hành Tinh Bánh Răng Thẳng ZDWF

Hộp Số Hành Tinh Bánh Răng Thẳng ZDWF

Yêu cầu báo giá Tải file PDF

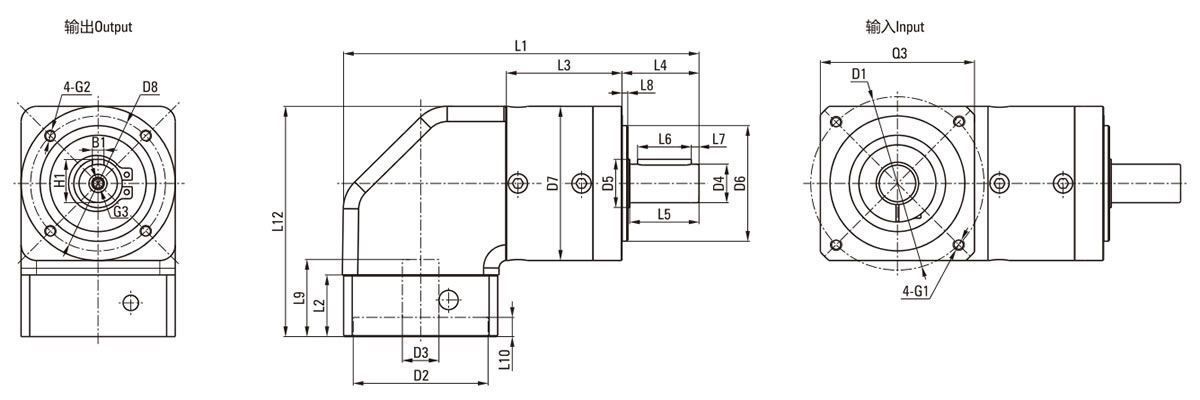

Thông số kỹ thuật
Đơn vị: mm
Model 60ZDWF 80ZDWF 120ZDWF 160ZDWF
Bước răng 1 2 3 1 2 3 1 2 3 1 2
Chiều dài tổng thể L1 150 163 176 184.5 202.5 220 249.2 277 304.5 380 423.5
Chiều Dài Thân Máy L3 46.5 59.5 72.5 60 78 95.5 73.7 101.5 129 141 184.5
Trục đầu ra
Chiều dài trục đầu ra L4 35 40 55 87
Chiều dài trục nối L5 30.5 36 50 80
Chiều dài khóa L6 25 28 40 70
Khoảng cách từ đầu trục L7 2.5 4 5 5
Chiều dài khớp nối L8 3 3 4 5
Trục đầu vào
Chiều dài mặt bích động cơ L2 20 32 38 66
Chiều dài trục động cơ L9 30 40 58 81
Độ sâu vị trí động cơ L10 5 10 10 10
Thông số kỹ thuật động cơ
Thông số kỹ thuật động cơ
